投入式液位計
關鍵字：投入式液位計,液位計 |
.jpg) HJ-BPY投入式液位計采用的電子陶瓷技術，無中介液干式壓力測量技術、厚膜電子技術設計制造，它與目前使用擴散硅式液位變送器比較，有兩個顯著不同的技術差別，一是測量元件要用新興陶瓷材料；一是測量元件內無中介液體，是完全固體的，因而BPY系列產品有著優越的技術性能。HJ-BPY投入式液位計廣泛適用于石油、化工、冶金、環保、食品、水利等行業的液位測量。
投入式液位計結構原理:
液體介質的靜壓力直接作用于傳感膜片，靜壓力與被測液體的高度成正比，液位所產生的靜壓力使測量膜片產生位移，正常的壓力使膜片位移0.025mm,膜片位移產生的電容量變化,由與其直接連接的電子部件檢測,放大并轉換為標準信號輸出。
投入式液位計技術參數:
測量范圍：不銹鋼加長桿式0～5m
纜 式：0～100mm
精度等級：0.2級、0.5級
環境濕度：-20℃～+70℃
相對濕度：10%~～90%
介質溫度：-20℃～+80℃
長期穩定性：優于0.1%FS/年
溫度穩定性：±0.2%/10℃
電 源：24VDC
信號輸出：兩線輸出4～20mA
密度范圍：0.5g/cm3～2.0g/cm3
過載能力：標準量程的5倍
變送器防護等級：IP65
傳感器防護等級：IP68
防爆標志：iaIICT4本質安全型
變送器外殼材料：膜壓鑄鋁
傳感器材質：普通型:不銹鋼，防腐型:聚四氟乙烯
投入式液位計適用范圍：
●工業現場液位測量與控制
●船舶及航海系統
●水文測量與監控
●城市及供水系統
●水庫大壩水位測量
●循環水及污水處理系統
●消防水箱泡沫水箱
●小區二次給水
●井或開放水域的深度或液位測量
●地下水水位測量
投入式液位計使用相關事項：
注意事項：
1.當收到產品時請檢查包裝是否完好，并核對液位計型號和規格是否與您選購的產品相符。
2.禁止測量弱酸性以上的酸性介質（PH6以下），簡單識別方法手可以接觸即可。
3.液位變送器出廠時附帶有永久性連接電纜,電纜的延伸必須保證電纜已經出高水位方可延伸（接線部位要保持干燥通風）,深井測量必須出井口再進行延伸。
4.在安裝投入式液位變送器時要注意保證連接電纜的完好，禁止硬物接觸或磨損電纜。
5.電源輸出電壓是否符合探頭供電要求，確保壓力源壓力在該產品的量程范圍內。
6.傳感器屬于精密器件，用戶在使用時請不要自行拆解，更不能碰觸膜片，以免照成產品損壞。
清洗保養：
只能使用中性的試劑清洗液位計，避免使用帶有腐蝕性的試劑清洗，如酸、堿性溶劑。
產品儲存：
液位計屬于精密儀器，應存放在干燥通風常溫的室內環境。
產品售后：
1.產品在保修期內經本廠技術檢測屬于質量問題本公司承擔全部維修費用及來回運費。
2.請在寄回前務必把殘余的介質清理干凈，特別是對人身健康有害的物質，如腐蝕性，有毒的，致癌的或具有輻射性的物質。
3.請保存好保修卡和合格證，維修時隨同產品一同返回。

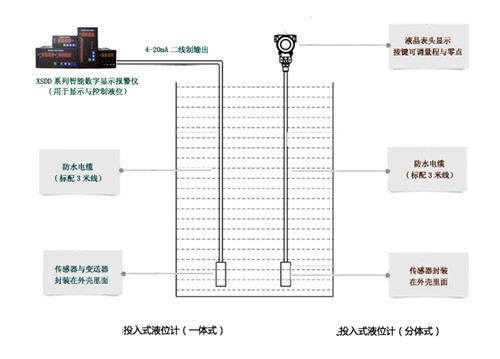

投入式液位計應用示意圖：
|
| |
