HJ-UDZ系列電接點液位計主要用于鍋爐汽包、高低加熱器、除氧器、蒸發器、直流鍋爐 起動分離器、水箱等的水位測量。本裝置由測量筒和二次儀表組成，采用數碼顯示和汽紅、水綠雙色發光二極管顯示液位。測量筒的電極在水中對筒體的阻抗小，在汽中對筒體的阻抗大。 隨著水位的變化，電極在水中的數量產生變化，轉換成電阻值的變化，傳送到二次儀表，從而實現水位的顯示、 報警、保護聯鎖等功能。
電接點液位計產品特點：
①具有閃光、聲音報警功能。
②具有4-20mA信號輸出，可接DCS系統，設有保護聯鎖輸出功能。
③具有自供電功能，斷電后可繼續工作4小時。
④儀表上設有三個按鈕，a報警消音、b排污按鈕、c檢測按鈕。
電接點液位計技術參數：
電源電壓：220V±10% 、50Hz
工作環境溫度：-10-45℃
工作相對濕度：≤85%
液體水阻范圍：0-500KΩ
繼電器輸出接點容量：220V、3A
水位顯示點數：5-19點（可達38點） 例如19點：0、±15、±30、±50、±75、±100、±150、±250、±300
整機功率：≤5W
工稱壓力：1.6、2.5、4.0、6.4、10、12、16、22MPa 絕緣性能：≥500MΩ
工作壓力：≤21.56MPa 可測中心距：≤2200mm
工作溫度：372℃
儀表外形尺寸：80×160×125（mm）
表盤開孔尺寸：76+1±152+1（mm）
電接點液位計訂貨須知：
1、型號
2、測點分布
3、報警輸出位置
4、安裝方式
5、工作溫度及壓力
6、水質情況
7、成套供應或單機供應
8、連接管中心距L1
9、是否配法蘭
測量筒與電極：
1.測量筒制造標準 按國家機械行業標準JB/T6691-93鍋爐用電接點液位計技術條件制造、生產、檢驗。
2.電極（電接點）采用超純陶瓷制造。結構分兩種：壓入式和螺紋式
電接點液位計安裝與使用及注意事項
（一）將一次儀表（取樣筒）與被測容器用截止閥連接起來，并在取樣筒下端安裝截止閥和排污管道。（如圖一所示）
（二）二次儀表（顯示儀表）的檢查和校驗
1.準備工作：儀表的輸入端子采用36芯接線板，35、36號端子接電源。20號端子接電阻箱一端，電阻箱另一端引出一根線。阻值的大小視被測介質的水質而定，一般情況下如被測介質為除鹽水（例如鍋爐汽包的水）可選取100K，如被測介質為自來水可選取10K，如沒有電阻箱亦可用相應的電阻代替。
2.接通電源：LED光柱顯示紅色，然后將電阻箱另一端引出線分別短接1~19號端子，模擬光柱以次變綠色，數碼管對應顯示液位位置的數值，以示儀表可正常工作。
3.報警位置：分別斷開或短路設定報警點位置，測量、觀察報警點是否正常，觸點輸出是否動作。
（三）一次儀表與二次儀表的接線示意圖。
（四）報警、保護觸點輸出，用戶可根據需要加接中間控制裝置。
（五）對取樣筒每班應排污一次，方法如下：
1.按一下“排污”按鈕；
2.先關閉下連通管截止閥，再關閉上連通截止閥，然后打開排污閥進行排污；
3.關閉排污截止閥，打開下連通管截止閥對電接點進行沖洗，再一次關閉下連通管截止閥，打開排污截止閥進行排污；
4.關閉排污截止閥，先打開上連通管截止閥，然后打開下連通管截止閥，至此整個排污工作結束。
5.按一下“復位”按鈕，儀表進入正常運行。
（六）儀表報警發聲時，按一下“消音”按鈕，蜂鳴器止聲。
（七）取樣筒上的電接點應定期檢查，擦凈絕緣體上的污物，以免造成假液位；如有損壞應及時更換，確保儀表的正常工作。
（八）機內W1電位器為水阻調節電位器。儀表出廠時調整在≤150K左右。
（九）配備自供電源的請將機內短接。
（十）使用模擬信號輸出時應加接信號隔離器。
產品實物圖：
圖一（側裝式）：
圖二（十字連接）：
圖三（電極）：
圖四（控制儀）：
產品示意圖：

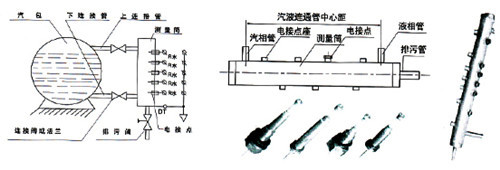

圖一（結構）：

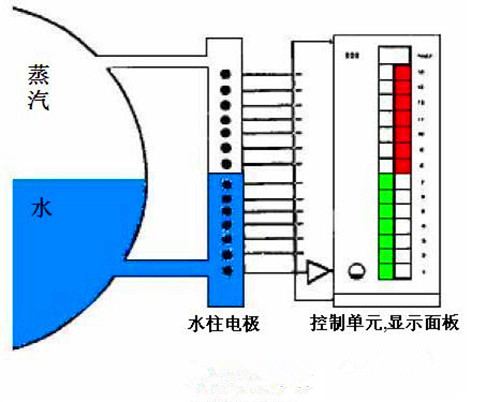

圖二（應用）：
圖三（安裝）：
|
