溫度變送器
關鍵字：溫度變送器,變送器 |
HJ-RWB溫度變送器模塊有如下特點：可直接安裝在傳感器接線盒內、信號準確、可遠傳（大1000M）、精度高、抗干擾、長期穩定性好、免維護。該系列產品已廣泛應用于工業控制各領域。將物理測量信號或普通電信號轉換為標準電信號輸出或能夠以通訊協議方式輸出的設備。溫度變送器是將溫度變量轉換為可傳送的標準化輸出信號的儀表，主要用于工業過程溫度參數的測量和控制。電流變送器是將被測主回路交流電流轉換成恒流環標準信號，連續輸送到接收裝置。
HJ-RWB溫度變送器是一種將溫度變量轉換為可傳送的標準化輸出信號的儀表。主要用于工業過程溫度參數的測量和控制。 帶傳感器的變送器通常由兩部分組成：傳感器和信號轉換器。傳感器主要是熱電偶或熱電阻；信號轉換器主要由測量單元、信號處理和轉換單元組成（由于工業用熱電阻和熱電偶分度表是標準化的，因此信號轉換器作為獨立產品時也稱為變送器），有些變送器增加了顯示單元，有些還具有現場總線功能。
變送器如果由兩個用來測量溫差的傳感器組成，輸出信號與溫差之間有一給定的連續函數關系。故稱為溫度變送器。
變送器輸出信號與溫度變量之間有一給定的連續函數關系（通常為線性函數），早期生產的變送器其輸出信號與溫度傳感器的電阻值（或電壓值）之間呈線性函數關系。
標準化輸出信號主要為0mA~10mA和4mA~20mA（或1V~5V）的直流電信號。不排除具有特殊規定的其他標準化輸出信號。溫度變送器按供電接線方式可分為兩線制和四線制，除RWB型溫度變送器為三線制外。
變送器有電動單元組合儀表系列的（DDZ-Ⅱ型、DDZ-Ⅲ型和DDZ-S型）和小型化模塊式的，多功能智能型的。前者均不帶傳感器，后兩類變送器可以方便的與熱電偶或熱電阻組成帶傳感器的變送器。
溫度變送器技術參數：
| 類 別 |
HJ-RWB 模塊式溫變 |
HJ-RWB 一體化溫變 |
| 準 確 度 |
0.2%F.S 0.5%F.S |
| 輸 入 |
熱電偶： B 、 S 、 T 、 K 、 J
熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50 |
| 輸 出 |
二線制 4-20mA DC |
| 使用溫度 |
-25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ） |
| 溫度影響 |
≤0.05%/ ℃ |
| 濕 度 |
5-95%RH |
| 現場顯示 |
無 |
3 1/2LED 3 1/2LCD 0-100% 等分刻度 |
| 顯示精度 |
無 |
數字式： 0.5 級 指針式： 2.0 級 |
| 負載能力 |
< 600 Ω （額定負載 250 Ω ） |
| 外形尺寸 |
44×18 |
70 ×100（中繼器） |
溫度變送器外型圖:
|
型號
|
類別
|
感溫元件
材料
|
現場顯示
|
安裝固定
方式
|
接線盒
形式
|
保護管直徑
|
隔爆標志
|
內芯結構
|
保護管特征
|
說 明
|
|
HJ-RWB
|
|
|
|
|
|
|
|
|
|
一體化溫度變送器
|
|
|
R
|
|
|
|
|
|
|
|
|
熱電偶
|
|
Z
|
|
|
|
|
|
|
|
|
熱電阻
|
|
|
P
|
|
|
|
|
|
|
|
熱電偶分度號：S
|
|
R
|
|
|
|
|
|
|
|
熱電偶分度號：B
|
|
M
|
|
|
|
|
|
|
|
熱電偶分度號：N
|
|
N
|
|
|
|
|
|
|
|
熱電偶分度號：K
|
|
E
|
|
|
|
|
|
|
|
熱電偶分度號：E
|
|
F
|
|
|
|
|
|
|
|
熱電偶分度號：J
|
|
C
|
|
|
|
|
|
|
|
熱電偶分度號：T
|
|
P
|
|
|
|
|
|
|
|
熱電阻-Pt100
|
|
C
|
|
|
|
|
|
|
|
熱電阻-Cu50
|
|
|
|
|
|
|
|
|
|
空白為不帶現場顯示
|
|
Y
|
|
|
|
|
|
|
數碼管（液晶）顯示
|
|
H
|
|
|
|
|
|
|
帶HART協議（液晶）
|
|
|
1
|
|
|
|
|
|
無固定裝置
|
|
2
|
|
|
|
|
|
固定螺紋
|
|
3
|
|
|
|
|
|
活動法蘭
|
|
4
|
|
|
|
|
|
固定法蘭
|
|
5
|
|
|
|
|
|
活絡管接頭式
|
|
6
|
|
|
|
|
|
固定螺紋錐形式
|
|
7
|
|
|
|
|
|
直形管接頭式
|
|
8
|
|
|
|
|
|
固定螺紋管接頭式
|
|
9
|
|
|
|
|
|
活動螺紋管接頭式
|
|
|
2
|
|
|
|
|
防噴式
|
|
3
|
|
|
|
|
防水式
|
|
4
|
|
|
|
|
防爆式
|
|
|
0
|
|
|
|
Ф16
|
|
1
|
|
|
|
Ф12
|
|
2
|
|
|
|
Ф16高鋁質管
|
|
3
|
|
|
|
Ф20高鋁質管
|
|
|
B
|
|
|
隔爆
|
|
|
無
|
|
普通元件
|
|
K
|
|
鎧裝元件
|
|
|
F
|
防腐型材質:316
|
|
F4
|
防腐型:不銹鋼襯四氟
|
|
N
|
耐磨型
|
|
HJ-RWB
|
R
|
N
|
YH
|
2
|
4
|
0
|
B
|
K
|
F
|
典型型號選型
|
溫度變送器注意事項:
溫度變送器模塊的供電電源不得有尖峰，否則容易損壞變送器。變送器的校準應在加電5分鐘后進行，并且要注意當時環境溫度。測高溫時(››100℃)傳感器腔與接線盒間應用填充材料隔離,防止接線盒溫度過高燒壞變送器.在干擾嚴重的情況下使用傳感器，外殼應牢固接地避免干擾.電源及信號輸出應采用Ф10屏蔽電纜傳輸，壓線螺母應旋緊以保證氣密性。只有RWB型有0~10mA輸出,為三線制，在量程值的5%以下,由于三極管的關斷特性造成不線性.變送器每6個月應校準一次.DWB因受電路限制不能進行線性修正，按說明選擇量程以保證其線性。
備注
用戶選型時請告知使用環境，在對型號命名不清楚時可用文字說明，如果定購非標產品如0-5V輸出等請注明。
溫度變送器模塊為24V供電、二線制的一體化變送器。產品采用進口集成電路，將熱電阻或熱電偶的信號放大，并轉換成4-20mA或0-10mA的輸出電流,或0～5V的輸出電壓。其中鎧裝變送器可以直接測量氣體或液體的溫度特別適用于低溫范圍測量，克服了冷凝水對測溫所帶來的影響。

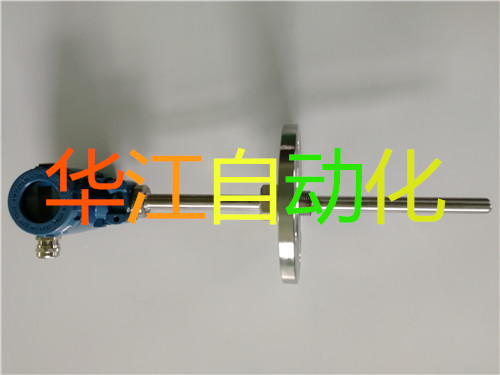

溫度變送器實物圖：

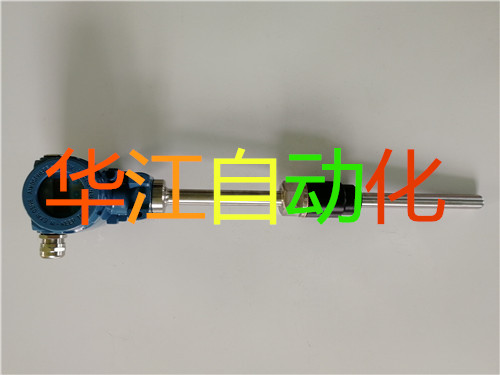

圖一（螺紋安裝）：
|
| |
